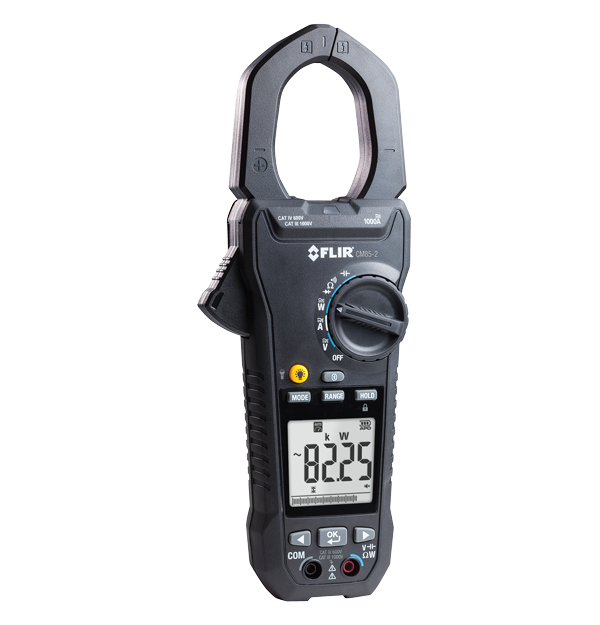

Die FLIR CM85-2 ist eine Industrie-Stromzange mit modernster Leistungsanalyse und VFD-Filterfunktionen (Variable Frequency Drive), die für die Fehlersuche an elektrischen Großgeräten benötigt werden. Die Spannung in komplexen Maschinen präzise analysieren, indem Oberwellen-, Einschalt-, Strom- und Phasendrehtests über einen breiten AC/DC-Spannungsbereich und mit einer Basisgenauigkeit von ±1 % durchgeführt werden. Sie können Daten live in Echtzeit von der CM85-2 über Bluetooth® auf Ihr Mobilgerät streamen. Mit der METERLiNK®-App können Sie Protokolldateien vergleichen, Alarmschwellenwerte erstellen, Trends visualisieren und Berichte erstellen, die Sie für Teammitglieder freigeben können.
- Produkte
- Industrie
- Prüf- und Messinstrumente
- Stromzangen
- FLIR CM85-2
Im Warenkorb
Ihre Bestellung qualifiziert sich für kostenlosen 2-Tage-Versand und einfache Rücksendungen
Versand- und RückgabebedingungenPräzision für alle, die sie verlangen
-
Überlegene Leistungsanalyse
Der VFD-Modus erhöht die Genauigkeit bei der Arbeit an VFD-gesteuerten Geräten. Führen Sie an mehreren Stromleitern Echteffektivwert-Wechselstromstärkemessungen (TRMS) bis 1.000 A durch.
-
Speziell für Inspektionen entwickelt
Doppelte LED-Leuchten machen zusätzliches Werkzeug überflüssig, und das ergonomische Industriedesign erlaubt die einfache Bedienung.
-
Inspektionen aus sicherer Entfernung durchführen
Messwerte können mit Hilfe der METERLiNK-App aus einer Entfernung von bis zu 10 m (32 ft) über Bluetooth live in Echtzeit vom Messgerät auf Ihr Mobilgerät gestreamt werden.
bringen Sie Inspektionsinformationen zu den Personen, die diese benötigen
FLIR METERLiNK® App
Mit der FLIR METERLiNK® App können Sie eine Vielzahl von Umgebungsbedingungen und elektrischen Bedingungen gleichzeitig überwachen und bis zu sieben FLIR-kompatible Messgeräte gleichzeitig anschließen. Mit METERLiNK können Sie sicher Aufnahmen machen und Gefahrenbereiche von fern und in Echtzeit überwachen. Egal, ob Sie mehrere FLIR-Stromzangen, Digitalmultimeter oder eines der neuen METERLiNK-App-kompatiblen Messgeräte anschließen, Sie können die wichtigsten Messwerte in Ihrer Anlage im Auge behalten und sie ganz leicht an Ihr Team weiterleiten.
Technische Daten
- Zangenöffnung
- 45 mm (1,77 Zoll)
- Wechselstrom
- 99,99 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen)
999,9 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen)
- Sicherheitskategorie
- CAT IV-600 V, CAT III-1.000 V
Messung und Analyse
- Anlaufstromstärke
- ACA:
99,99 A, ±(3 % + 0,3 A)
999,9 A, ±(3 % + 5 Stellen)
- Aufnahme
- Datenaufzeichnung über die METERLiNK-App
- Diode
- 0,40 bis 0,80 V, ±0,1 V
- Durchgang
- 999,9 Ω, ±(1,0 % + 5 Stellen)
- Frequenz
- 20,00 bis 99,99 Hz, ±(0,5 % + 3 Stellen)
20,0 bis 999,9 Hz, ±(0,5 % + 3 Stellen)
0,020 bis 9,999 kHz, ±(0,5 % + 3 Stellen)
- Gleichspannung
- 99,99 V, ±(0,7 % + 2 Stellen)
999,9 V, ±(0,7 % + 2 Stellen)
- Gleichstromstärke
- 99,99 A, ±(2 % + 0,5 A)
999,9 A, ±(2 % + 5 Stellen)
- Kapazität
- 3,999 μF, ±(1,9 % + 8 Stellen)
39,99 μF, ±(1,9 % + 8 Stellen)
399,9 μF, ±(1,9 % + 8 Stellen)
3,999 mF, ±(1,9 % + 8 Stellen)
- Leistungsfaktor
- -1,00 bis 0,00 bis + 1,00, ±3° ±1 Stelle
- Messfrequenz
- Dreimal pro Sekunde
- Oberschwingungen
- Gesamtklirrfaktor ACA/ACV: 99,9 %, ±(3,0 % + 10 Stellen)
Oberwellenverzerrung: H01–H12 99,9 %, ±(5 % + 10 Stellen)
Oberwellenverzerrung: H13–H25 99,9 %, ±(10 % + 10 Stellen)
- Peak Hold
- ACV:
140,0 V, ±(3,0 % + 15 Stellen)
1.400 V, ±(3,0 % + 15 Stellen)
A
CA:
140,0 A, ±(3,5 % + 15 Stellen)
1.400 A, ±(3,5 % + 15 Stellen)
- VFD
- ACV:
99,99 V, 50–60 Hz ± (1 % + 5 Stellen)
999,9 V, 50–60 Hz ± (1 % + 5 Stellen)
ACA:
99,99 A, 50–60 Hz ± (2 % + 5 Stellen)
999,9 A, 50–60 Hz ± (2 % + 5 Stellen)
- Watt
- DC:
9,999 kW (10 V, 5 A min), ±(3 % + 0,05 kW)
99,99 kW (10 V, 5 A min), ±(3 % + 0,5 kW)
999,9 kW (10 V, 5 A min), ±(3 % + 10 Stellen)
A
C:
9,999 kW (10 V, 5 A min), ±(3 % + 10 Stellen)
99,99 kW (10 V, 5 A min), ±(3 % + 10 Stellen)
999,9 kW (10 V, 5 A min), ±(3 % + 10 Stellen)
- Wechselspannung
- 99,99 V, 50–500 Hz ± (1,0 % + 5 Stellen)
999,9 V, 50–500 Hz ± (1,0 % + 5 Stellen)
- Wechselstrom
- 99,99 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen)
999,9 A, 50-60 Hz ± (2 % + 5 Stellen); >60-400 Hz ± (2,5 % + 5 Stellen)
- Widerstand
- 999,9 Ω, ±(1,0 % + 5 Stellen)
9,999 kΩ, ±(1,0 % + 3 Stellen)
99,99 kΩ, ±(1,0 % + 3 Stellen)
Kommunikation und Datenspeicher
- Max. Bluetooth-Reichweite
- 10 m (32 ft)
Stromversorgung
- Akkulaufzeit
- 50 Stunden mit Alkalibatterien (Hintergrundbeleuchtung, Arbeitsleuchte und Bluetooth ausgeschaltet)
- Automatische Abschaltung
- Ca. 30 Minuten
- Stromversorgungsanforderungen
- 6 AAA-Alkalibatterien, 1,5 V
Allgemeine Angaben
- Abmessungen (L x B x H)
- 276 mm × 101 mm × 50 mm
- Arbeitsleuchten
- Ja
- Gewicht
- Gesamtgewicht einschließlich Batterien: 0,65 kg (1,43 lb)
- Zangenöffnung
- 45 mm (1,77 Zoll)
Umgebungsfaktoren und Zertifizierungen
- Betriebstemperatur und Feuchtigkeit
- 0 °C bis 10 °C (32 °F bis 50 °F) (nicht kondensierend)
10 °C bis 30 °C (50 °F bis 86 °F) (≤80 % rF)
30 °C bis 40 °C (86 °F bis 104 °F) (≤75 % rF)
40 °C bis 50 °C (104 °F bis 122 °F) (≤45 % rF)
- EMV
- FCC:
47 CFR Teil 15 Unterabschnitt B
CE:
EN IEC 61326-1:2021
EN IEC 61326-2-2:2021
EN 301 489-1 V2.2.3 (2019-11)
EN 301 489-17 V3.2.4 (2020-09)
RF:
ETSI EN 300 328 V2.2.2
EN 62479:2010
EN 50663:2017
- Garantie
- Lebenslange eingeschränkte Gewährleistung
www.flir.com/Testgarantie
- Lagertemperatur und relative Luftfeuchte [rF]
- -10 °C bis 50 °C (14 °F bis 122 °F) 0 bis 80 % rel. (Batterien nicht eingebaut)
- Sicherheitskategorie
- CAT IV-600 V, CAT III-1.000 V
- Sicherheitsnormen
- IEC 61010-1:2010, IEC 61010-2-032:2012, IEC 61010-2-033:2012
- Stöße und Vibrationen
- Zufällige Vibration gemäß MIL‐PRF‐28800F Klasse 2 (5 Hz bis 55 Hz, maximal 3 G)
- Sturzfestigkeitstest
- 1,2 m (4 ft)
- Temperaturkoeffizient
- 0,2 × (spezifizierte Genauigkeit)/°C, <18 °C, >28 °C
- Zertifizierungen
- UL, CE, FCC, IC, UKCA, CSAUS
