Zustandsüberwachung mit einer
akustischen Bildgebungskamera der FLIR Si-Serie
Akustische bildgebende Kameras der FLIR Si-Serie
Lecks in Druckluft- und Vakuumsystemen sowie elektrische Teilentladungen – all dies sind teure Probleme in Anlagen, die Energie verbrauchen, die zu unvorhergesehenen Kosten und potenziellen Produktions-/Betriebszeitproblemen führen. Ultraschallbildgebung mit einer Akustikkamera kann solche Geräteprobleme im Rahmen eines umfassenden Konzepts für den Anlagenbetrieb wirksam erkennen. Die Kameras der FLIR Si-Serie sind die perfekte Lösung zum Auffinden von Leckagen in Druckluftsystemen und Teilentladungsproblemen in elektrischen Hochspannungsanlagen. Diese leichtgewichtigen Kameras lassen sich mühelos mit einer Hand bedienen. Dadurch können Sie bei technischen Anwendungen in Versorgungs- und Fertigungsbereichen Effizienzverluste und potenzielle Ausfälle bis zu zehnmal schneller erkennen als mit herkömmlichen Methoden – und das bei minimaler Einarbeitungszeit.
ROI der Si-Serie berechnen Demo anfordern
Hauptvorteile der akustischen Bildgebung

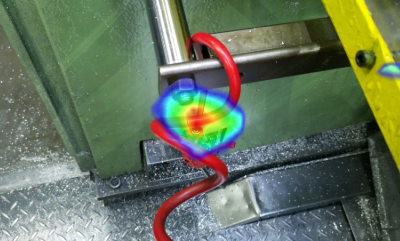

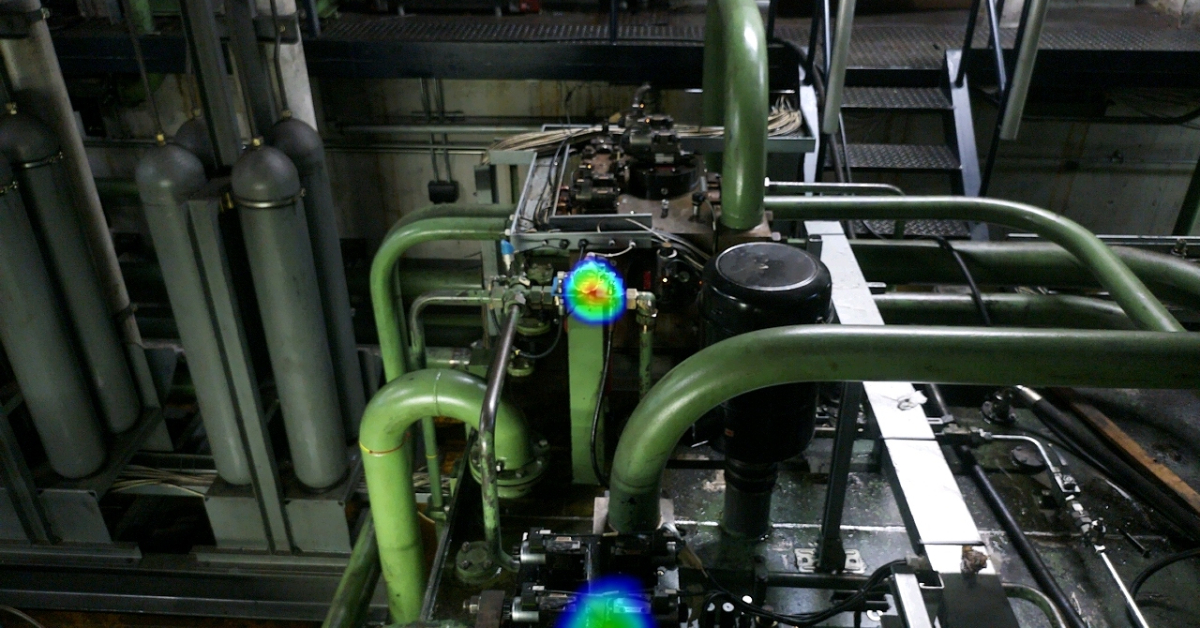

Erkennung von Druckluftlecks
Mit den meisten Werkzeugen kann es schwierig und zeitaufwändig sein, die Quelle eines Luftlecks zu finden. Unser intelligentes Ultraschallbildgebungssystem macht dies jedoch schnell und einfach. Die Kameras der FLIR Si-Serie zeigen Leckraten und erstellen Kostenschätzungen aus sicherer Entfernung. So erkennen Sie Lecks und können Reparaturen priorisieren – für mehr Sicherheit und um Geld zu sparen.

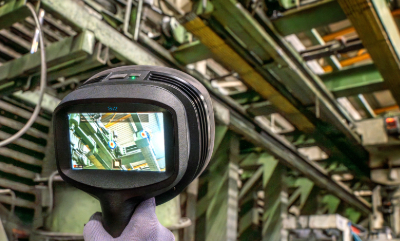

Erkennung von mechanischen Fehlern
Der MECH-Modus der Si2 erkennt und misst den Schweregrad von Lager- und anderen mechanischen Problemen, bevor sie zu kostspieligen Produktionsunterbrechungen oder Sicherheitsrisiken führen.

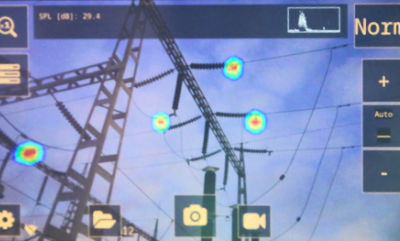

Teilentladungserkennung
Eine Teilentladung (PD) weist auf einen Teilausfall eines elektrischen Isolators hin (dies kann ein mechanischer Isolator, ein Luftspalt, ein Vakuum, eine Flüssigkeit usw. sein). Die Modelle der Si-Serie klassifizieren den konkreten Teilentladungstyp mithilfe von künstlicher Intelligenz. So wissen Sie genau, was zu beheben ist: Oberflächenentladung (typisch bei Isolatoren, Buchsen, Klemmen), schwimmende Entladung (zwischen Komponenten) und Korona.
Warum sollten Sie sich für eine akustische Bildgebungskamera von FLIR entscheiden?
Mühelose Einhandbedienung
Während Sie Komponenten prüfen, haben Sie eine Hand frei, um die Sicherheit des Bedieners zu gewährleisten und den Nacken zu entlasten.
Überlegene Geräuscherkennung mit 124 Mikrofonen
Kameras der Si-Serie verfügen über 124 Mikrofone, mit denen Sie sehr leise Geräusche aus großer Entfernung für Ultraschallaufnahmen aufnehmen können. Dies ist besonders bei der Überprüfung von Hochspannungsanlagen und deren möglichen Lecks wichtig, die einen sicheren Abstand zu den unter Strom stehenden Geräten erfordern. Die Energie eines Schallsignals nimmt mit der Entfernung von dessen Quelle erheblich ab. Die Lösung besteht darin, die Anzahl der Mikrofone zu erhöhen: Die vierfache Anzahl Mikrofone verdoppelt im Wesentlichen die Reichweite der Schallerfassung.
Optimale Mikrofonleistung
Sie nutzen einen optimierten dynamischen Bereich, um den Frequenzbereich mit Schallausbreitung abzugleichen. Für die größte Entfernung sollten die geringstmöglichen Frequenzen verwendet werden.
Maschinelles Lernen
Die FLIR Si-Serie nutzt maschinelles Lernen, um die anderen Merkmale des Geräuschmusters, das durch Lecks und PD entsteht, von dem Hintergrund zu unterscheiden. Genauso wie Sie unterscheiden können, ob derselbe Ton auf einer Mundharmonika oder einer Glocke gespielt wird. Aufgrund der großen Anzahl empfindlicher Mikrofone in Kombination mit moderner Computerverarbeitung mittels maschinellen Lernens können wir aufgrund anderer Eigenschaften als der Frequenz zwischen den Hintergrundgeräuschen und dem Geräusch unterscheiden, das von dem Defekt erzeugt wird.
Berechnen Sie die Rendite Ihrer Investition
Hier sehen Sie, wie das geht
Worauf Sie bei einer akustischen Bildgebungskamera achten sollten
Effektiver Frequenzbereich
Eines der ersten Merkmale, die zu berücksichtigen sind, ist der Frequenzbereich der Kamera. Sie denken vielleicht, Sie benötigten die größtmögliche Reichweite, um die größte Bandbreite an Geräuschen aufzunehmen. Tatsächlich liegt der Frequenzbereich zur wirksamsten Erkennung eines Druckluftlecks jedoch zwischen 20 und 30 kHz. Das liegt daran, dass sich Druckluftlecks im Bereich zwischen 20 und 30 kHz leichter von den Hintergrundgeräuschen in einer Fabrik unterscheiden lassen.
Optimale Anzahl von Mikrofonen
Auf der Suche nach leiseren Geräuschen ist „mehr“ besser. Akustische Bildgebungskameras verwenden typischerweise Dutzende von Mikroelektrisch-mechanischen Systemmikrofonen (MEMS), mit denen sie den Schall aufnehmen und charakterisieren. Obwohl diese MEMS klein und sehr stabil sind und wenig Strom verbrauchen, erzeugen sie auch selbst Schall, der die Fähigkeit des einzelnen Mikrofons beeinträchtigt, sehr leise Geräusche zu erfassen. Die Lösung besteht darin, die Anzahl der verwendeten Mikrofone zu erhöhen. Die einfache Verdoppelung der Anzahl der Mikrofone verbessert das Signal-Rausch-Verhältnis so weit, dass drei Dezibel an unerwünschten Geräuschen entfernt werden.

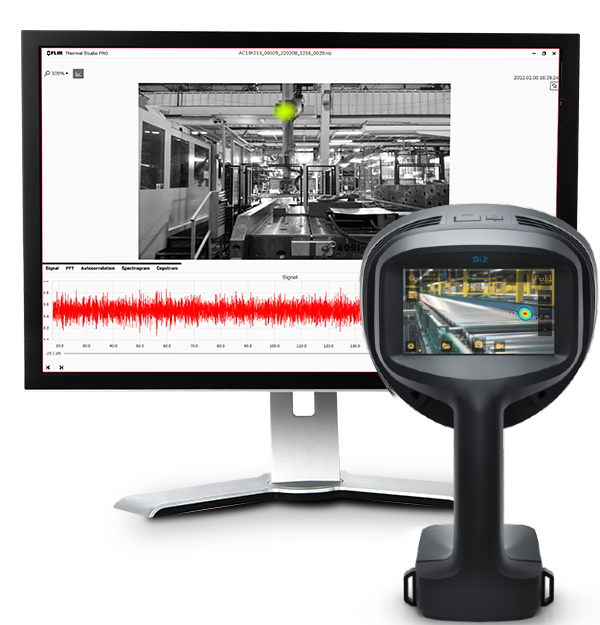

FLIR Thermal Studio Kompatibilität
Mit dem FLIR-Plugin der Si-Serie für FLIR Thermal Studio können Sie akustische Bilder von akustischen Bildgebungskameras der FLIR Si-Serie in FLIR Thermal Studio importieren. Einfache Bearbeitung und Analyse von Bildern und die Erstellung erweiterter Berichte. Mit dem Plugin erhalten Sie Support für die automatische Fehlerklassifizierung, die Indikation des Schweregrads, empfohlene Maßnahmen für die Überprüfung von Stromversorgungsanlagen, eine Schätzung des Leckvolumens und Kosteneinsparungen für Luftlecks. Kombinieren Sie akustische Bilder mit der Wärmebildgebung im selben Bericht.
Wählen Sie das passende Modell der Si-Serie
- Integrierte Batterie (keine Kabel)
- Frequenzbereich: 2 kHz bis 130 KHz
- Inkl. Hartschalenetui und Umhängeband
- Zubehör als zusätzliche Optionen erhältlich
- Kostenlose Online-Software für Analysen und Berichte
- Kompatibel mit FLIR Thermal Studio Offline-Analyse- und Berichtssoftware (kostenlose und kostenpflichtige Versionen sind erhältlich)
FLIR Si2-LD™
Industrielle akustische Bildgebungskamera für die Erkennung von Drucklecks und mechanischen Fehlern
Produkt anzeigen
FLIR Si2-PD™
Industrielle, akustische Bildgebungskamera zur Erkennung von Teilentladungen
Produkt anzeigen
FLIR Si2-Pro™
Industrielle akustische Bildgebungskamera für die Erkennung von Teilentladungen, Drucklecks und mechanischen Fehlern
Produkt anzeigen
FLIR Si124-LD Plus
Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks
Produkt anzeigen
