Das Multimeter für die Industrielle Wärmebildgebung FLIR DM286 ist das ultimative Werkzeug zur Inspektion von Elektroinstallationen, für die eine sichere, genaue und effiziente Methode zur Erkennung, Dokumentation und Weitergabe der Ergebnisse erforderlich ist. Mit IGM™ (Infrared Guided Measurement) und MSX® (Multi-Spectral Dynamic Imaging) können Sie sicher erkennen, wo sich Gefahren verbergen, bevor der Kontakt überhaupt erfolgt. Das leistungsstarke Multimeter kann bis zu 30.000 Bilder und 100 Protokolldateien aufnehmen und speichern, mit der Möglichkeit, Videoclips im IR- und sichtbaren Bereich aufzunehmen. Daten live in Echtzeit vom DM286 auf Ihr Mobilgerät streamen. Verwenden Sie die METERLiNK®-App, um schnell und effizient Messwerte, Bilder und Videos für Analysen und Trends zu erfassen und freizugeben.
- Produkte
- Prüf- und Messgeräte
- Infrarotgesteuerte Messhilfetechnologie
- Multimeter
- FLIR DM286
Im Warenkorb
Ihre Bestellung qualifiziert sich für kostenlosen 2-Tage-Versand und einfache Rücksendungen
Versand- und RückgabebedingungenPräzision beginnt mit Sicherheit
-
Sichere, genaue und schnelle Inspektionen
Mit FLIR IGM lokalisieren Sie sicher und ohne direkten Kontakt potenziell gefährliche Probleme. MSX gibt Ihnen unübertroffene Klarheit, indem Kanten- und Umrissdetails in Wärmebilder eingebettet werden.
-
Speziell für den ganztägigen Betrieb entwickelt
Die FLIR DM286 verfügt über eine integrierte LED-Arbeitsleuchte für bessere Sichtbarkeit in dunklen oder schlecht beleuchteten Bereichen, zwei wiederaufladbare Lithium-Polymer-Akkus für den ganztägigen Betrieb und ist aus 2 m Höhe fallgeprüft.
-
Unübertroffene Konnektivität
Mit der FLIR METERLiNK-App können Sie schnell und effizient Messwerte erfassen und vergleichen, radiometrische Bilder und Videos analysieren und freigeben sowie Berichte erstellen.
SCHNELLER UND INTELLIGENTER ARBEITEN
IGM™ Infrarotgesteuerte Messhilfetechnologie
Rüsten Sie Ihr Testwerkzeug auf – mit Infrarotgesteuerter Messhilfetechnologie IGM. Mit dem FLIR Lepton®-Sensor führt Sie IGM visuell zu versteckten Temperaturproblemen, damit Sie genau wissen, worauf Sie sich bei der Fehlerbehebung konzentrieren müssen. Kein Rätselraten mehr und deutlich effizienteres Arbeiten. Überzeugen Sie Ihre Kunden, indem Sie Probleme effizient aufdecken und wirksame Lösungen präsentieren.
UNÜBERTROFFENE BILDQUALITÄT
Bildoptimierung mit MSX®
Die FLIR DM286 verfügt über die einzigartige Multi Spectral Dynamic Imaging (MSX)-Technologie von FLIR, die wichtige Details von der integrierten Digitalkamera für den sichtbaren Bereich in Echtzeit in das Infrarotgesamtbild einblendet. Das Ergebnis: ein ganzheitliches und unverfälschtes Wärmebild, das alle wichtigen Details des zugehörigen visuellen Digitalfotos enthält und auf dem Sie die genaue Position des problematischen Wärmemusters sofort erkennen können. MSX erfolgt in Echtzeit, sodass Sie die Ergebnisse sofort auf der Kameraanzeige sehen können.

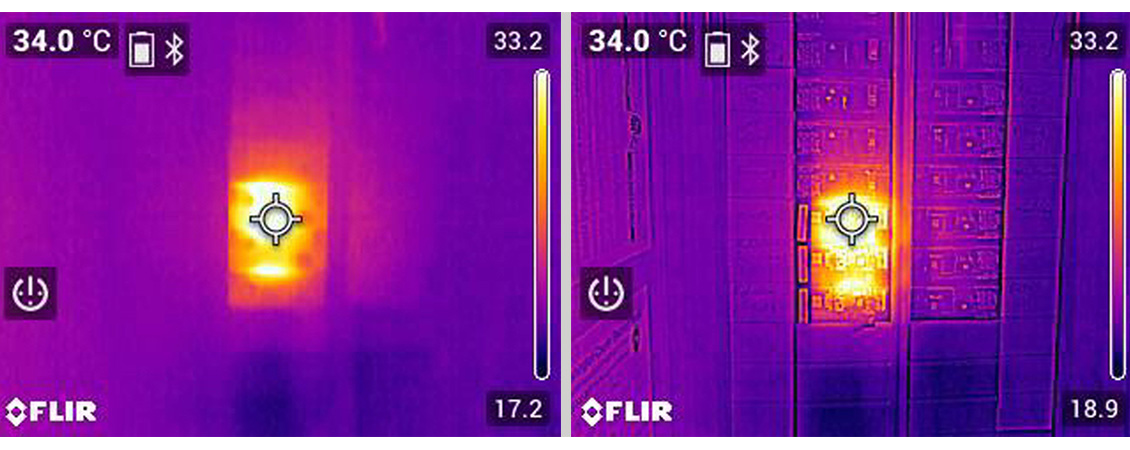

Von links nach rechts: ohne MSX® und mit MSX®
bringen Sie Inspektionsinformationen zu den Personen, die diese benötigen
FLIR METERLiNK® App
Mit der FLIR METERLiNK® App können Sie eine Vielzahl von Umgebungsbedingungen und elektrischen Bedingungen gleichzeitig überwachen und bis zu sieben FLIR-kompatible Messgeräte gleichzeitig anschließen. Mit METERLiNK können Sie sicher Aufnahmen machen und Gefahrenbereiche von fern und in Echtzeit überwachen. Egal, ob Sie mehrere FLIR-Stromzangen, Digitalmultimeter oder eines der neuen METERLiNK-App-kompatiblen Messgeräte anschließen, Sie können die wichtigsten Messwerte in Ihrer Anlage im Auge behalten und sie ganz leicht an Ihr Team weiterleiten.
Technische Daten
- IR-Auflösung
- 160 ×120 (19.200 Pixel)
- Anzeigeumfang
- 6.000
- Wechsel-/Gleichspannung
- 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3)
- A AC/DC
- 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3)
- Konnektivität
- Bluetooth BLE
Bildgebung und optische Daten
- Auflösung visuelles Bild
- 2 Megapixel (1.600 × 1.200 Pixel)
- Bildmodi
- MSX-Wärmebildgebung (multispektrale dynamische Bildgebung)
Nur Wärmebildkamera
Nur Digitalkamera
- Bildrate
- 9 Hz
- Farbpaletten
- Eisen, Regenbogen, Arktis, Weißglühend, Schwarz-Heiß
- Fokus
- Fest
- Fokus und Sichtfeld visuelle Bilder
- Fester Fokus, 71° × 56° FOV
- IR-Auflösung
- 160 ×120 (19.200 Pixel)
- IR-Empfindlichkeit
- 150 mK (0,15 °C)
- Sichtfeld – Video
- 71° × 56°
- Spektralcharakteristik
- 8–14 µm
- Wärmebildsensor
- FLIR Lepton® Mikrobolometer
Messung und Analyse
- A AC/DC
- 10,00 A AC RMS ±(1,5 % + 3) 10,00 A DC ±(1,0 % + 3)
- Anzeigeumfang
- 6.000
- Diodentest
- 1.500 V ±0,9 %
- Frequenzzähler
- 100,00 kHz ±(0,1 % + 5)
- Kalibrierungszyklus
- Einmal pro Jahr, empfohlen
- Kapazität
- 10,00 mF ±(4,0 % + 5)
- Messfrequenz
- 3 Messungen pro Sekunde
- mV AC/DC
- AC 600,0 mV ±(1,0 % + 3) DC 600,0 mV ±(0,2 % + 3)
- Schwellenwert Durchgangsprüfung
- 10–100 Ω
- Temperatur Thermoelement-Messfühler Typ K
- -40 °C bis 400 °C DMM ± (1,0 % + 3 °C) / IGM ± (1,0 % + 5 °C)
(-40 °F bis 752 °F DMM ± (1,0 % + 5,4 °F) / IGM ± (1,0 % + 9 °F)
- Temperaturauflösung
- 0,1 °C (0,1 °F)
- Temperaturbereich
- –5 °C bis 300 °C (23 °F bis 572 °F)
- Temperaturgenauigkeit
- ±3 °C (5,4 °F) oder ±3 % des Messwertes (je nachdem, welcher Wert größer ist) bei Temperaturen > 25 °C (77 °F) ±5 °C bei Temperaturen -10 °C bis 25 °C (14 °F bis 77 °F)
- Thermische Empfindlichkeit
- 150 mK (0,15 °C)
- V LoZ AC/DC
- 1.000 V AC RMS oder 1.000 V DC ±(1,3 % + 4)
- VFD
- AC V: 1.000 V AC RMS, ±(1,3 % + 4) bei 45∽65 Hz
- Wechsel-/Gleichspannung
- 1.000 V AC RMS ±(1,0 % + 3) 1.000 V DC ±(0,09 % + 3)
- Widerstand
- 6,000 MΩ ±(0,9 % + 5), 60,00 MΩ ±(3,0 % + 5)
Kommunikation und Datenspeicher
- Bilddateiformat
- Radiometrische Bilder
- Bildspeicherkapazität
- bis zu 30,000
- Kommunikationsprotokoll
- METERLiNK
- Konnektivität
- Bluetooth BLE
- Speicher
- 40.000 Messwerte pro Speichersatz
- Speichermedien
- eMMC 4 GB
- Videoaufzeichnung
- 50 Minuten maximale Dauer
20 Sekunden maximale Dauer für die Dateiübertragung
Benutzeroberfläche
- Display
- 2,8 Zoll
- Displayhelligkeit
- Hoch, Mittel, Niedrig
Stromversorgung
- Akku
- TA04, Lithium-Polymer, wiederaufladbar, 3.050 mAh. Inkl. zwei Batterien
- Akkulaufzeit
- Ca. 6,5 Stunden im IGM-Modus mit Displayhelligkeit auf Mittel eingestellt.
Ca. 10 Stunden in der Betriebsart als Multimeter (mittlere Helligkeit)
- Automatische Abschaltung
- Für Messgerät: auf AUS, 2, 5 oder 10 Minuten einstellen
Nur für Arbeitslampe: auf AUS, 5, 15 oder 30 Minuten einstellen
- Berührungsloser Spannungsprüfer [NCV]
- Ja
Allgemeine Angaben
- Abmessungen (L x B x H)
- 20 cm × 9,6 cm × 5,6 cm (7,9 Zoll × 3,8 Zoll × 2,2 Zoll)
- Arbeitsleuchten
- 1 LED
- Gewicht
- 569 g ohne Batterie (ca.)
- Lieferumfang
- 1 x DM286 Multimeter für die Industrielle Wärmebildgebung
1 Satz CATIV 600V-Prüfleitung
1 Satz CATIV 600V-Krokodilklemme
1 USB-Kabel Typ A auf Micro-USB (mit Datenübertragungsfähigkeit)
1 Thermoelement vom Typ K (-30 °C bis 260 °C)
1 gepolsterte Tragetasche
1 FLIR-Schnellstartanleitung
1 FLIR-Garantiekarte
2 TA04 Akkuzellen
- Scanmodus
- Kontinuierlicher Scan. Zielerfassung über Fadenkreuz und Laserpointer.
Umgebungsfaktoren und Zertifizierungen
- Betriebshöhe
- 2.000 m (6.560 ft)
- Betriebstemperatur und Feuchtigkeit
- -10 °C bis 30 °C (14 °F bis 86 °F), <85 % rel. Feuchte
30 °C bis 40 °C (86 °F bis 104 °F), <75 % rel. Feuchte
40 °C bis 50 °C (104 °F bis 122 °F), <45 % rel. Feuchte
- Emissionsgrad-Einstellungen
- 0,10 bis 1,00 (Standard ist 0,95); Auswahl unter vier Voreinstellungen oder manuelle Einstellung.
- EMV
- EN61326-1
- Garantie
- 10 Jahre eingeschränkte Gewährleistung https://www.flir.com/testwarranty
- IP-Schutzart
- IP40
- Lagertemperatur und relative Luftfeuchte [rF]
- -20 °C bis 60 °C (-4 °F bis 140 °F), 0 –80 % rel. Feuchte (ohne Batterien)
- Lasertyp
- Klasse I (rot)
- Laserwellenlänge
- 640 nm bis 660 nm
- Leistung Laserpointer
- ≤0,39 mW
- Sicherheit
- IEC 61010-1 CAT IV – 600 V, CAT III – 1000 V
- Sturzfestigkeitstest
- 2 m (6,6 ft)
- Verschmutzungsgrad
- 2,0
- Zertifizierungen
- ETL, FCC, CE, RCM, UKCA, FDA, EN60825, EN50689
Zubehör
- Software
- FLIR METERLiNK® App
