Industrielle, akustische Bildgebungskamera zur Erkennung von Druckluftlecks

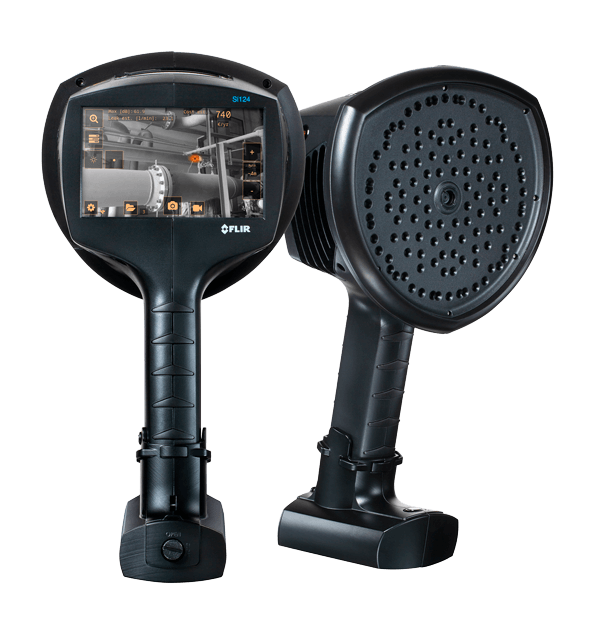

FLIR Si124-LD Plus

Zur Supportseite
product image

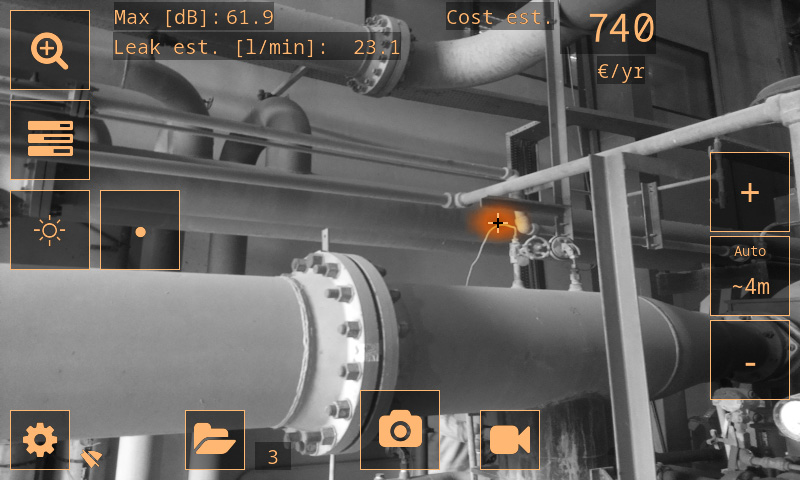

Die FLIR Si124-LD ist ein einfach zu bedienendes, eigenständiges System zur Ortung und quantitativen Bewertung von Drucklecks in Druckluftsystemen. Diese leichte, einhändig bedienbare Lösung hilft Fachleuten aus den Bereichen Wartung, Fertigung und Konstruktion, Luftlecks bis zu zehnmal schneller zu erkennen als mit herkömmlichen Verfahren. Die Si124-LD Plus ist mit 124 Mikrofonen ausgestattet und erzeugt ein präzises akustisches Bild, das Ultraschallinformationen auch in lauten, industriellen Umgebungen visuell darstellt. Das akustische Bild wird in Echtzeit auf ein digitales Kamerabild gelegt, so dass der Benutzer die Schallquelle genau lokalisieren kann. Die Si124-LD Plus verfügt über ein Plugin, mit dem Sie akustische Bilder zur Offline-Bearbeitung, Analyse und erweiterten Berichterstellung in die FLIR Thermal Studio-Suite importieren können. Die Feldanalyse und die Berichterstellung können auch über den Cloud-Service FLIR Acoustic Camera Viewer durchgeführt werden. Durch eine regelmäßige Wartungsroutine kann die FLIR Si124-LD Plus dabei helfen, im Anlagenbetrieb die Versorgungsrechnungen zu senken und die Kosten für den Einbau neuer Kompressoren hinauszuzögern.

Weitere Modelle sind erhältlich, darunter die Si124-PD für elektrische Versorgungsanwendungen oder die Si124 für elektrische Versorgungs- und Leckerkennungsanwendungen. Sehen Sie sich die Modelle im entsprechenden Produktabschnitt unten an.

8 799,00 € ohne MwSt.
10 470,81 € inkl. MwSt. (19 %)
Jetzt kaufen
Product Shipping Kostenloser Versand
Product Returns Versand und Rücksendung

  • Kleinste Lecks korrekt lokalisieren

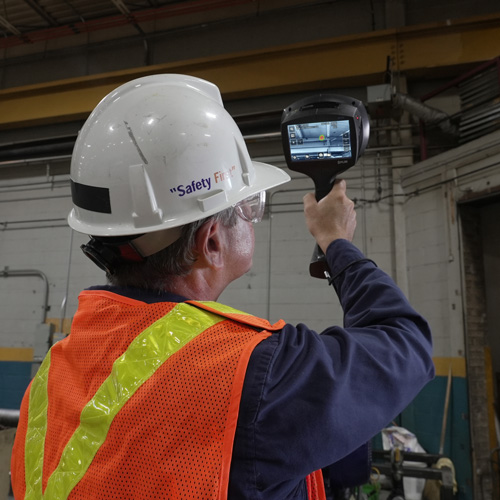

    Korrekte Erkennung und Messung kleiner Druckluft- und Gaslecks (von 0,016 l/min bis 0,004 l/min) bis zu 10-mal schneller mit Schallbildgebung, Auto Distance und Auto Filtering

  • Kosten senken, Geld sparen

    Zu hohe Anlagenkosten, Störungen und Ausfälle minimieren, indem der korrekte Luftdruck für pneumatische Geräte sichergestellt und die Größe von Lecks ermittelt wird, um herauszufinden, wie viel Energie verloren gegangen ist

  • Einfache Inspektionen

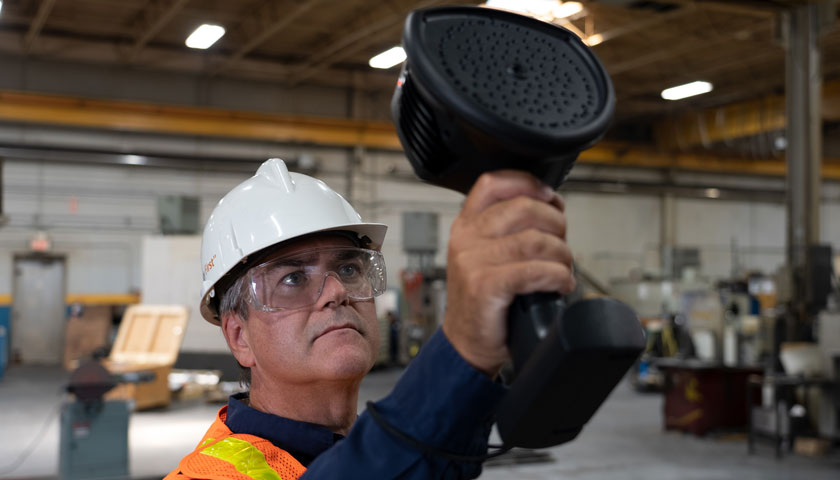

    Mit diesem leichten, intelligenten Gerät, das nach minimaler Einweisung mit einer Hand bedient werden kann, lässt sich der Schweregrad von Lecks in Echtzeit beurteilen.

Jetzt kompatibel mit FLIR Thermal Studio

Jetzt kompatibel mit FLIR Thermal Studio

Mit dem FLIR-Plugin der Si-Serie für FLIR Thermal Studio können Sie akustische Bilder von den FLIR Kameras der Si-Serie in FLIR Thermal Studio importieren. Einfache Bearbeitung und Analyse von Bildern und die Erstellung erweiterter Berichte. Mit dem Plugin erhalten Sie Support bei der Schätzung des Leckvolumens und Kosteneinsparungen bei Luftlecks. Kombinieren Sie akustische Bilder mit der Wärmebildgebung im selben Bericht.

Erfahren Sie, was das Besondere am Si124-LD Plus ist


Auto Filter

Bei den meisten Schallbildkameras müssen Sie den Frequenzbereich manuell auswählen. Auto Filter wählt automatisch die richtigen Einstellungen für jede Umgebung aus und filtert Störungen automatisch heraus. Das macht die Bedienung bei der Suche nach Lecks noch einfacher und effektiver.



Auto Distance

Um genaueste Schätzungen der Leckgröße zu erhalten, muss der ungefähre Abstand zum Leck berechnet werden. Auto Distance* erkennt automatisch den Abstand zwischen dem Leck und Ihrer Kamera. Das verbessert die Genauigkeit und macht weniger manuelle Eingaben erforderlich.

* Auto Distance funktioniert bei Entfernungen bis 5 Meter (16 Fuß)

Ständige Autokorrektur

Verbessert die Leckerkennungsleistung, sodass noch kleinere Luftlecks von 0,016 l/min bis 0,004 l/min gefunden werden können.





Technische Daten
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Abstand
Aus 0,3 m bis zu 130 m
Leckrate
In einer typischen Industrieumgebung:
•>0,011 l/min @ 3 bar aus 3 m (10 ft) Entfernung •>0,024 l/min @ 3 bar aus 10 m (33 ft) Entfernung Absolute Mindesterkennung in ruhiger Umgebung: 0,004 l/min @ 1,2 bar aus <1 m (3,0 ft) Entfernung
Bildgebung und optische Daten
Sichtfeld Digitalkamera
62° × 49°
Software-Update Kamera
Automatisch über WLAN
Videobildauflösung
800 × 480
Videobildrate
25 fps
Zoom
2-facher Digitalzoom
Messung und Analyse
Abstand
Aus 0,3 m bis zu 130 m
Akustikmessung
124 rauscharme MEMS-Mikrofone, Echtzeit-Tonvisualisierung
Bandbreite
2 kHz bis 65 kHz, einstellbarer Bereich
Leckrate
In einer typischen Industrieumgebung:
•>0,011 l/min @ 3 bar aus 3 m (10 ft) Entfernung •>0,024 l/min @ 3 bar aus 10 m (33 ft) Entfernung Absolute Mindesterkennung in ruhiger Umgebung: 0,004 l/min @ 1,2 bar aus <1 m (3,0 ft) Entfernung
Benutzeroberfläche
Betriebsanzeige
LED (rot)
Display
Größe: 5 Zoll 800 × 480
Eingabegerät
Resistiver Touchscreen
Sprachen
Tschechisch, Dänisch, Niederländisch, Englisch, Estnisch, Finnisch, Französisch, Deutsch, Griechisch, Ungarisch, Italienisch, Indonesisch, Japanisch, Koreanisch, Norwegisch, Polnisch, Portugiesisch, Russisch, Vereinfachtes Chinesisch, Spanisch, Schwedisch, Thai, Traditionelles Chinesisch, Türkisch, Vietnamesisch
Stromversorgung
Akku
Lithium-Ionen-Akkupack (RRC 2040): 10,8 VDC, 3,35 Ah, 36,2 Wh

Verwendung: bis zu 2,5 h (je nach den Umgebungsbedingungen)

Ladedauer: ca. 2 h

Max. Ausgangsleistung: 12,6 VDC 4 A
Akkuladegerät
Eingang: 19 bis 26 VDC, max. 2,8 A, max. Ausgangsleistung: 17,4 VDC, 4,8 A
Gewicht Akku
0,17 kg (0,37 lb)
Interner Akku
Lithium-Ionen 6 Wh
Stromversorgung
Eingangsnennspannung 12 VDC, max. Eingangsleistung: 15 VDC 2,5 A
Umgebungsfaktoren und Zertifizierungen
Betriebstemperaturbereich
-10 °C bis +50 °C (14 °F bis 122 °F)
Garantie
http://www.flir.com/warranty/
Lagertemperaturbereich
-20 °C bis 70 °C (-4 °F bis 158 °F)
Relative Luftfeuchtigkeit
Empfohlen: 0 % bis 90 %
Schutzart
IP51
Allgemeine Angaben
Akkumaße
85 mm × 59 mm × 22 mm (3,34 × 2,31 × 0,86 Zoll)
Zubehör
Software
FLIR Acoustic Camera Viewer (kostenlose webbasierte Analyse und einfache akustische Berichterstattung), FLIR Thermal Studio Suite (Offline-Desktop-Software mit erweiterten Funktionen, darunter thermische und akustische Bilder auf derselben Seite)
Zugehörige Dokumente
Exportbeschränkungen

Exportbeschränkungen

Die auf dieser Seite enthaltenen Informationen beziehen sich auf Produkte, die den International Traffic in Arms Regulations (ITAR) (22 C.F.R. Sections 120-130) oder den Export Administration Regulations (EAR) (15 C.F.R. Sections 730-774) unterliegen können, je nach Spezifikationen für das Endprodukt; Gerichtsbarkeit und Klassifizierung werden auf Anfrage bereitgestellt.
